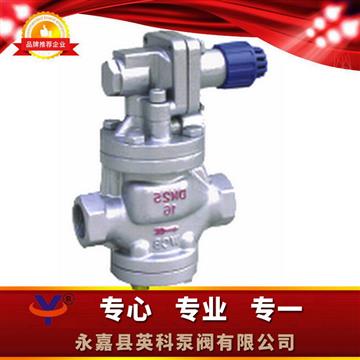

一、YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥結構特點和用處：

 本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
    本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
    1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
    2、改善了流線分布，降低了噪聲。
    3、改進了密封面結構，延長了密封面壽命。
    本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

二、YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥主要技術參數和性能指標：

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.04-0.6	0.04-1.0
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.05		0.07
滲漏量	GB12245-1989

 *：殼體試驗不包括膜片、頂蓋

三、YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥瓣	2Cr13
缸套 活塞	鋁鐵青銅
膜片	PH15-7Mo
活塞環	對位聚苯
導閥座 導閥瓣	2Cr13
主閥彈簧	50CrVA
導調主彈簧	50CrVA
調節彈簧	60Si2Mn

四、YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥流量系數(Cv)：

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、YG13H/Y型內螺紋連接高靈敏度蒸汽減壓閥連接尺寸：



公稱通徑	G	L	H	H1
15	1/2"	140	160	65
20	3-4"	140	160	65
25	1"	160	168	68
32	1-1/4"	180	185	75
40	1-1/2"	200	185	78
50	2"	230	193	88

六、YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥訂貨說明：

訂貨時請注明以下內容：

1、①產品名稱與型號②公稱直徑③額定流量系數KV④公稱壓力⑤工作介質⑥進口壓力⑦連接方式⑧是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

YG13H/Y型內螺紋連接高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。全國最好的高靈敏度蒸汽減壓閥廠家，汕頭市YG13H蒸汽減壓閥、韶關市高靈敏度蒸汽減壓閥、佛山市YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥、江門市YG13H/Y內螺紋蒸汽減壓閥、湛江市YG13H/Y內螺紋連接高靈敏度蒸汽減壓閥
