一、U41SM不銹鋼柱塞閥結構及特點：

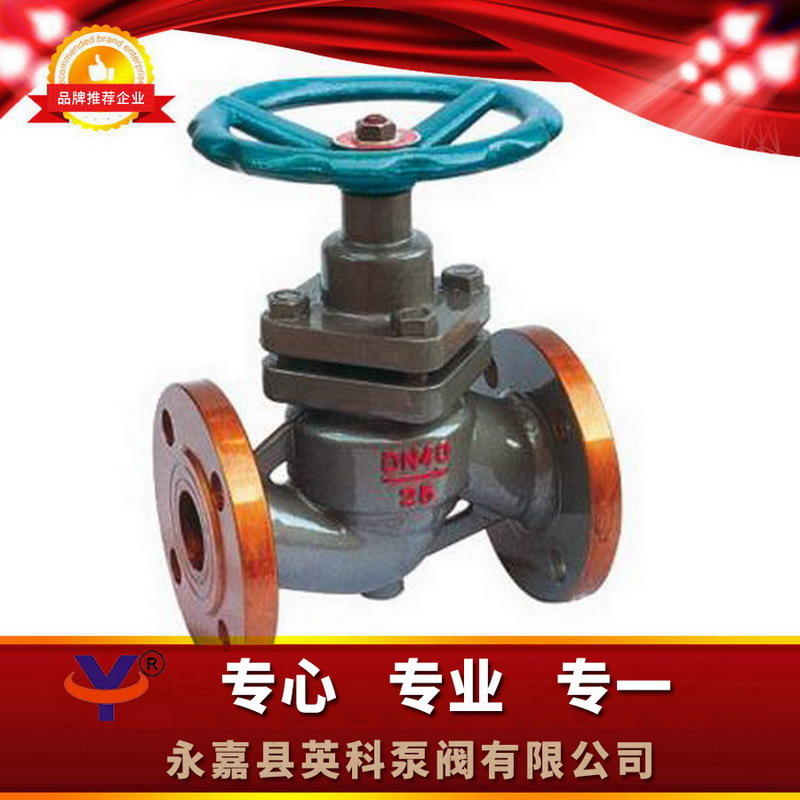

     柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。

二、U41SM不銹鋼柱塞閥參數和性能指標：



型號 公稱壓力（Mpa） 試驗壓力（Mpa） 工作溫度 適用介質 強度 密封 U41S-16 1.6 2.4 1.76 -20-250°C 瞬時≤３００°C 水、蒸氣、油品、氨、醋酸銅氨液及酸性介質等 U41S-25 2.5 3.75 2.75 U41S-40 4.0 6.0 4.4

三、U41SM不銹鋼柱塞閥主要零件材料：



序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼
		Z	C	P
1	閥體閥蓋	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	閥桿	45	45	1Cr18Ni9Ti
4	密封環	聚四氟乙烯+石墨+高彈性膠（8202型）

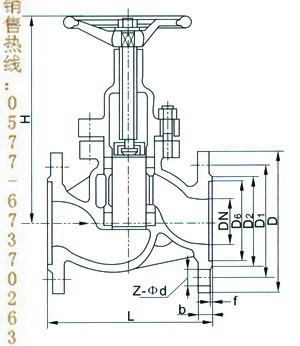

四、U41SM不銹鋼柱塞閥主要外形尺寸：





型號	公稱通徑DN	L	D	D1	D2	f	b	z-фd	Do	H	H1	W(kg)
U41S-16-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
	20	150	105	75	55		16			142	176	5
	25	160	115	85	65				100	163	205	6.5
	32	180	135	100	78		18	4-18	120	182	227	8.5
	40	200	145	110	85	3			180	210	260	12
	50	230	160	125	100		20			230	286	17
	65	290	180	145	120				200	250	310	22
	80	310	195	160	135		22	8-18	240	269	340	30
	100	350	215	180	155		24			278	356	41
	125	400	245	210	185		26		375	332	440	70
	150	480	280	245	210		28	8-23		434	562	90
	200	600	335	295	265		30	12-23	460	498	660	120
	250	730	405	335	320		32	12-25		540	720	220
	300	850	460	410	375	4	34			650	850	340
U41S-25	15	130	95	65	45	2	16	4-14	80	116	144	3
	20	150	105	75	55					142	476	5.2
	25	160	115	85	65				100	163	205	6.8
	32	180	135	100	78		18	4-18	120	182	227	8.9
	40	200	145	110	85	3			180	210	260	12
	50	230	160	125	100		20			230	286	18
	65	290	180	145	120		22	8-18	200	250	310	23
	80	310	195	160	135				240	269	340	31
	100	350	230	190	160		24	8-23		278	356	44
	125	400	270	220	188		28	8-25	375	332	440	78
	150	480	300	250	218		30			434	562	100
	200	600	360	310	278		34	12-26	460	498	660	134
	250	730	425	370	332		36	12-30		540	720	220
	300	850	485	430	390	4	40	16-30		650	850	340
U41S-40	15	130	95	65	45	2	16	4-14	80	116	144	3
	20	150	105	75	55					142	176	5.2
	25	160	115	85	65				100	163	205	6.8
	32	180	135	100	78		18	4-18	120	182	227	8.9
	40	200	145	110	85	3			180	210	260	12
	50	230	160	125	100		20			230	286	18
	65	290	180	145	120		22	8-20	250	310	23
	80	310	195	160	135			8-23	269	340	31
	100	350	230	190	160		24		278	356	44
	125	400	270	220	188		28	8-25	375	332	440	78
	150	480	300	250	218		30			434	562	100
	200	600	375	320	282		38	12-30	460	498	660	134
	250	730	445	385	345		42	12-34		540		220
	300	850	510	450	408	4	46	16-34		650		340

五、U41SM不銹鋼柱塞閥訂貨說明：

 1、①產品名稱與型號②公稱直徑③產品材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、氣動、電動）⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

歡迎您訪問我們的網站【http://www.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

U41SM不銹鋼柱塞閥適用介質水、蒸氣、油品、氨、醋酸銅氨液及酸性介質等
