當前位置：網站首頁 > 產品展示 > 漿液閥 > Z573X傘齒輪漿液閥 > Z573X傘齒輪漿液閥

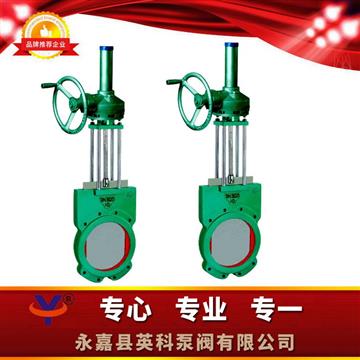

產品展示Z573X傘齒輪漿液閥
- 型 號：Z573X
- 類 別：Z573X傘齒輪漿液閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2099
Z573X傘齒輪漿液閥適用介質：煤漿、糠漿、紙漿、泥漿、污水、礦渣等
點擊放大一、Z573X傘齒輪漿液閥產品用途：
漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置
二、Z573X傘齒輪漿液閥產品特點：
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為傘齒輪
三、Z573X傘齒輪漿液閥引用標準：
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
四、Z573X傘齒輪漿液閥性能材料：
|
型號 |
Z573X-2.5 |
Z573X-6 |
Z573X-10 |
Z573X-16 |
|
|
工作壓力（MPa） |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
適用介質 |
煤漿、糠漿、紙漿、泥漿、污水、礦渣等 |
||||
|
適用溫度（℃） |
≤120 |
||||
|
材料 |
閥體 |
灰鑄鐵 |
|||
|
閘板 |
鉻鎳鈦不銹鋼 |
||||
|
閥體密封圈 |
合成橡膠或聚四氟乙烯 |
||||
|
閥桿 |
鉻不銹鋼 |
||||
|
支架 |
碳素鋼 |
||||
|
填料 |
聚四氟乙烯 |
||||
五、Z573X傘齒輪漿液閥連接尺寸：
|
公稱通徑DN |
結構長度L |
D1 |
D2 |
H |
L0 |
D0 |
n-M |
|
|
0.6 |
1.0 |
|||||||
|
50 |
48 |
48 |
100 |
125 |
300 |
400 |
250 |
4-M16 |
|
65 |
48 |
48 |
120 |
145 |
310 |
400 |
250 |
4-M16 |
|
80 |
50 |
50 |
135 |
160 |
330 |
400 |
250 |
4-M16 |
|
100 |
50 |
50 |
155 |
180 |
380 |
400 |
250 |
8-M16 |
|
125 |
50 |
50 |
185 |
210 |
440 |
400 |
250 |
8-M16 |
|
150 |
60 |
60 |
210 |
240 |
500 |
400 |
250 |
8-M20 |
|
200 |
60 |
60 |
265 |
295 |
580 |
400 |
250 |
8-M20 |
|
250 |
70 |
70 |
320 |
350 |
670 |
420 |
300 |
12-M20 |
|
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
12-M20 |
|
350 |
80 |
90 |
428 |
460 |
900 |
420 |
300 |
16-M20 |
|
400 |
90 |
120 |
482 |
515 |
1020 |
420 |
300 |
16-M22 |
|
450 |
90 |
120 |
532 |
565 |
1150 |
420 |
300 |
20-M22 |
|
500 |
90 |
130 |
585 |
620 |
1250 |
420 |
300 |
20-M22 |
|
600 |
140 |
140 |
685 |
725 |
1500 |
420 |
300 |
20-M27 |
|
700 |
140 |
140 |
800 |
840 |
1750 |
420 |
300 |
24-M27 |
|
800 |
190 |
190 |
905 |
950 |
2000 |
420 |
300 |
24-M30 |
|
900 |
203 |
203 |
1005 |
1050 |
2300 |
420 |
300 |
28-M30 |
|
1000 |
216 |
216 |
1115 |
1160 |
2500 |
420 |
300 |
28-M30 |
|
1200 |
254 |
254 |
1325 |
1380 |
2800 |
420 |
300 |
32-M36 |
六、Z573X傘齒輪漿液閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式（手動、傘齒輪、氣動、電動、電液動）⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.yxsforge.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263
Z573X傘齒輪漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置
