一、A61Y彈簧微啟式安全閥概述：

A61H-160、A61Y-320、A61Y-160P、彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。

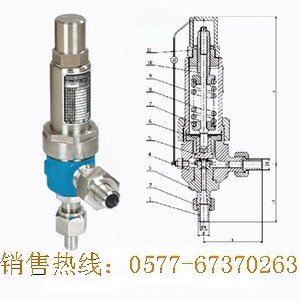

二、A61Y彈簧微啟式安全閥結構圖片：





三、A61Y彈簧微啟式安全閥主要零部件材料：





NO.	零件名稱	A61H-C A61Y-C材料	A61Y-P材料
1	接頭	20	1Cr18Ni9Ti
2	接頭螺母	35	1Cr18Ni9Ti
3	閥座	2Cr13	1Cr18Ni9Ti
4	閥體	35/35CrMoA	1Cr18Ni9Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti
6	導向套	2Cr13	1Cr18Ni9Ti
7	彈簧	50CrVA	50CrVA包覆氟塑料
8	閥桿	2Cr13	2Cr13
9	閥蓋	ZG230-450	1Cr18Ni9Ti
10	調節螺桿	45	2Cr13
11	閥帽	ZG200-400	1Cr18Ni9Ti
	密封面材料	"H"型堆焊D507, "Y"型堆焊Co基硬質合金

五、A61Y彈簧微啟式安全閥訂貨說明：



四、A61Y彈簧微啟式安全閥外型尺寸和連接尺寸：





公稱壓力	公稱通徑	尺寸
		do	D	D1	D2	L	L1	H
16	10	6	17	14	12	115	135	78
	15	8	22	18	16	115	135	85
	20	10	28	22	20	115	135	135
	25	12	35	26	24	160	165	142
32	10	6	22	14	12	115	135	80
	15	8	25	17	15	115	135	90
	20	10	30	22	20	, 115	135	140
	25	12	38	26	24	160	165	148









1、①產品名稱與型號②公稱直徑③閥體材質及密封面材質④工作壓力級或開啟壓力（整定壓力）值⑤排放壓力的最高值及回座壓力（或啟閉壓差）最低值⑥被保護系統或設備的必須排量及擬裝設閥門的數量⑦使用介質及其重度（液體）或分子量（氣體）⑧進口介質溫度⑨閥門承受背壓的類型及數值⑩是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。









A61H-160、A61Y-320、A61Y-160P、彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
